Sensor de Línea LS1 Analógico-Digital Ultra Compactos

Name: Sensor de Línea LS1 Analógico-Digital Ultra Compactos
Brand: FDJ Robotics
Price: 150.00 MXN
Availability: InStock

☆☆☆☆☆ Sin reseñas todavía

$150.00 MXN

Sensor de línea reflectivo infrarrojo de 8.60 × 6.00 mm y menos de un gramo, con rango óptimo de 3–5 mm. Salida analógica que lees con el ADC de cualquier Arduino o ESP32 y usas como digital con un umbral. El mismo tipo que llevan nuestros robots de competencia.

16 disponibles

Compra rápida

Cantidad

Compra segura

Envío disponible

Soporte postventa

Producto verificado

¿Necesitas una versión personalizada de este producto? Solicita una cotización

Opiniones

Reseñas del producto

☆☆☆☆☆

Este producto aún no tiene reseñas

¿Ya lo probaste en la pista? Sé el primero en opinar.

Descripción

¿Qué lo hace diferente?

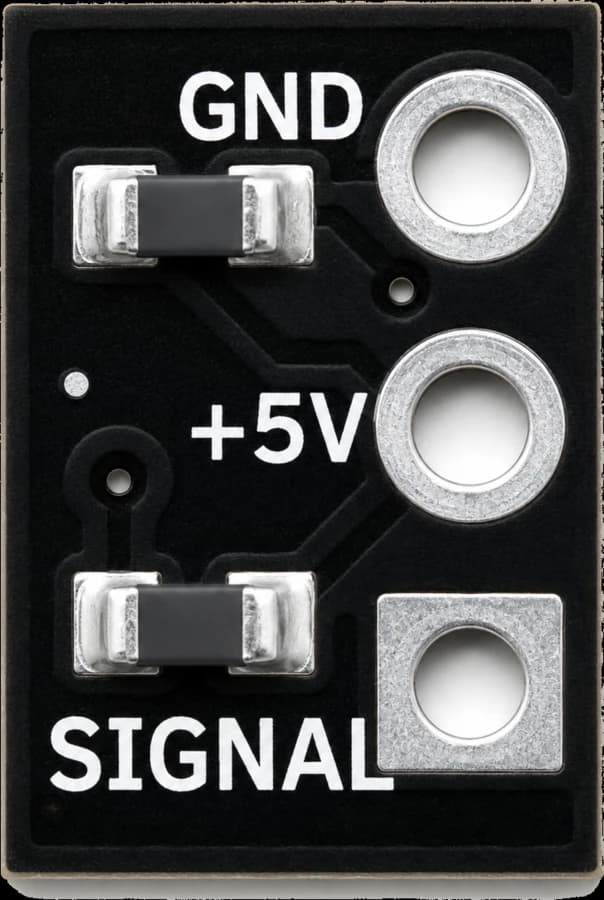

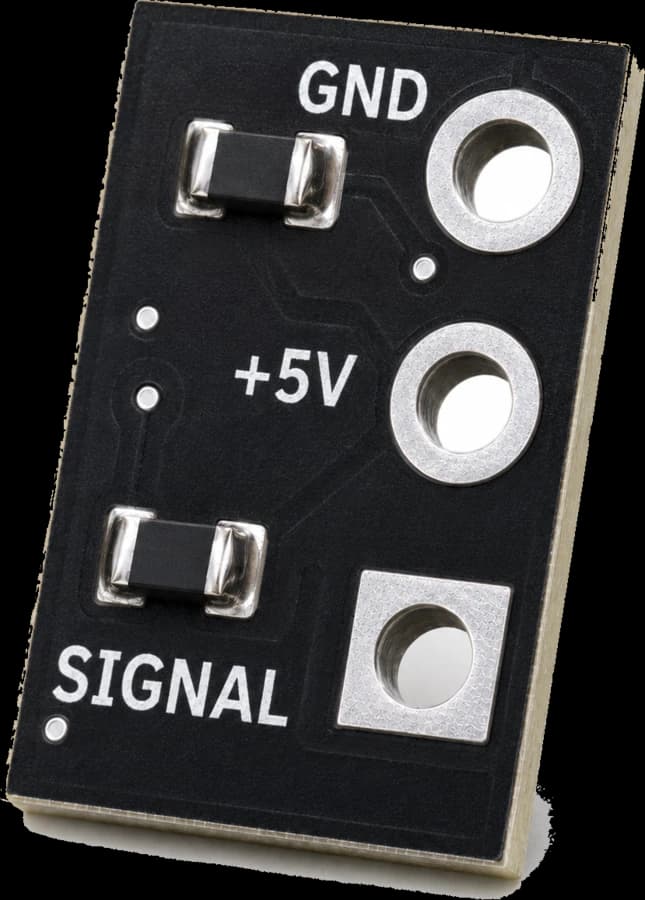

Ultra compacto de verdad: 8.60 × 6.00 mm y menos de un gramo. Lleva lo justo: el módulo emisor infrarrojo con su fototransistor y dos resistencias SMD 0402, nada más. Cabe donde otros sensores de línea ni se plantean: al ras del borde en un Micro Sumo, en el faldón de un Mini Sumo o en una barra de seguidor de línea con sensores muy juntos.
Analógico y digital con el mismo sensor: entrega una salida analógica que lees directo con el ADC de tu microcontrolador. Si prefieres una lectura digital, basta con un umbral en código — sin hardware extra.
Rango de trabajo pensado para robots: su distancia óptima de detección es de 3 a 5 mm, justo la altura a la que va montado el sensor en un chasis de competencia.
Compatible con lo que ya usas: funciona con cualquier microcontrolador o placa con ADC — Arduino Uno, Arduino Nano, ESP32 y muchas más.
Probado en pista: es el mismo tipo de sensor que usamos en nuestros robots de competencia para detectar el borde blanco del dohyo.

Especificaciones técnicas

Tipo de sensor	reflectivo infrarrojo (LED IR + fototransistor)
Dimensiones	8.60 × 6.00 mm
Peso	menos de 1 g
Tipo de salida	analógica (usable como digital mediante el ADC del microcontrolador)
Rango óptimo de detección	3 a 5 mm
Compatibilidad	cualquier microcontrolador con entrada analógica (Arduino Uno, Arduino Nano, ESP32, etc.)
Contenido	1 sensor por compra

Aplicaciones recomendadas

Detección de línea y de borde en robots Mini Sumo, Micro Sumo y Sumo de 3 kg, seguidores de línea, robots de fútbol y BumperBot, además de cualquier proyecto que necesite distinguir una superficie clara de una oscura en poco espacio.

💡 Cómo calibrarlo

Monta el sensor a 3–5 mm de la superficie. Abre el monitor serial, anota la lectura sobre la zona oscura y sobre la línea blanca, y coloca tu umbral a la mitad entre ambas. Repite la calibración si cambias de pista o de iluminación: es la diferencia entre un robot que respeta el borde y uno que se sale.

⚠️ Recomendaciones

Respeta la distancia: fuera del rango de 3–5 mm la lectura pierde contraste entre blanco y negro.
Usa una entrada analógica: conecta la salida a un pin con ADC (A0–A5 en Arduino Uno/Nano), no a un pin únicamente digital.
Un umbral por pista: no reutilices el umbral de otra superficie sin verificarlo.

Código de ejemplo (Arduino)

Lectura analógica del sensor y detección de línea por umbral, con la misma convención que usamos en nuestros robots:

// FDJ Robotics — Sensor de línea LS1
// Lectura analógica y detección de línea por umbral

#define PIN_LS1 A0        // Salida del sensor a un pin analógico
int UMBRAL_LINEA = 180;   // Ajústalo a tu pista (ver arriba)

void setup() {
  Serial.begin(9600);
  pinMode(PIN_LS1, INPUT);
}

void loop() {
  int lectura = analogRead(PIN_LS1);   // 0 a 1023
  // En nuestros robots la línea blanca da lectura baja
  bool sobreLinea = (lectura < UMBRAL_LINEA);
  Serial.print("LS1: ");
  Serial.print(lectura);
  Serial.println(sobreLinea ? "  -> LINEA" : "");
  delay(50);
}

Información adicional

Peso: 0.1 g
Dimensiones: 0.86 × 0.60 × 1.2 cm
Tipo de sensor: Reflectivo infrarrojo (LED IR + fototransistor)
Salida: Analógica (digital vía ADC)
Rango óptimo de detección: 3–5 mm
Contenido: 1 sensor
Compatibilidad: BumperBot, Componentes, Micro-Sumo, Mini-Sumo, RobotFutbol, Seguidores de Línea, Sensores, Sumo 3kg
